Schneider Electric Groepenkasten

Een Schneider Electric Groepenkast Resi9 is geschikt voor een 1 fase of een 3 fase aansluiting in de meterkast.

De verschillen tussen de Schneider Resi9 Groepenkast en Domae serie



Schneider Electric Groepenkast Bestellen.

• Vooraf compleet geassembleerde Schneider Electric GroepenKasten van de Resi9 serie, dus "plug-en-play"
• Voorzien van Stroomonderbrekers
• Voorzien van componenten van Schneider Electric
• Samengebouwd bij de fabrikant; van originele kwaliteit

360 Graden rond de Schneider Groepenkast 1 fase met 6 groepen.




Eenvoudige en snelle montage van Resi9 Groepenkast van Schneider door:

• Minimaal gebruik van materiaal, weinig onderdelen
• Gestandaardiseerde aardingsrail voor aansluiting met een tweede behuizing
• Alle onderdelen in 1 doos, klaar om te installeren
• Standaard met schroeven voor snelle montage

Deze goedkope maar kwaliteit meterkast is zeer flexibel, omdat:

• Standaard kamrails voor eenvoudige uitbreiding
• 18 buistoegangspunten voor buizen van zowel 16 mm als 19/20 mm
• Veel plaats om componenten te installeren
• Symmetrische bodemplaat
• Toegangspunt buis eenvoudig te verwijderen bij aansluiten behuizingen

Veel werkruimte

•  20 mm ruimte tussen bodem en DIN-rail
• 135 mm ruimte tussen DIN-rails
• Maximaal ruimte voor 24 modules van 9 mm per DIN-rail
• Behuizing toegankelijk langs alle kanten indien afdekking verwijderd is

Maximale veiligheid

•  Absolute veiligheid dankzij standaardisolatie van alle onderdelen en grote interne werkruimten
• Beveiligingsklasse IP20 indien afdeking verwijderd is!
• KEMA-Keur

Wat zit er in een Standaard Schneider Electric Resi9 groepenkast?

De groepenkast van Schneider is speciaal gemaakt voor de Nederlandse woningbouw en voldoet volledig aan alle normen voor de veiligheidseisen. Schneider Electric is een van de Europese A+ merken, Schneider Electric staat bekend voor innovatie op het gebied van woningbouw. Een aantal jaren terug heeft Schneider de fabrikant Merlin Gerin overgenomen. De producten van Merlin Gerin zijn toegevoegd aan het assortiment en voorzien van de naam Schneider. Had je voorheen Merlin Gerin? Dan kun je deze eenvoudig vervangen / vergelijken met de nieuwe Resi9 serie van Schneider Electric. De standaard groepenkasten hebben de volgende componenten.


Schneider Hoofdschakelaar

Vanaf de energieleverancier komt de stroom binnen op de Schneider hoofdschakelaar. Bij een 1 fase Schneider groepenkast is dit een 2 polige Schneider hoofdschakelaar. In het geval van een 1 fase aansluiting bedenkt de Schneider hoofdschakelaar 2 modules-eenheden.

Bij een 3 fase groepenkast van Schneider heb je een 4 polige Schneider hoofdschakelaar. In het geval van deze 3 fase aansluiting bedek je met de 4 polige Schneider hoofdschakelaar 4 module-eenheden in de groepenkast.

De maximale stroom is 40A.

Schneider Aardlekschakelaar

De 2 Polige Schneider Aardlekschakelaar is de Aardlekbeveiliging voor de verschillende groepen binnen een woning. Deze 2 Polige aardlekschakelaar is 1 Polig + Nul en schakelt af bij een foutstroom van 30 mA of 0,03A. De 2 Polige Schneider Aardlekschakelaar heeft een afschakelvermogen van 4,5kA en herkent de type A Lekstroom. Ook heeft deze Schneider aardlekschakelaar 40 Ampère en voldoet hij aan alle normen voor de residentiële industrie. Er mogen binnen de woningbouw maximaal 4 groepen achter 1 Schneider aardlekschakelaar volgens de Norm NEN1010.

Voor een 3 fase Schneider Groepenkast kun je ook een 3 fase Aardlekschakelaar gebruiken, oftewel een Aardlekschakelaar met 3 polen en een nul.

Schneider Installatie automaat

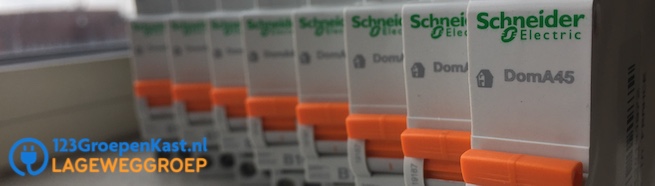

De 6 Installatie automaten die worden gebruikt in een standaard Schneider Groepenkast zijn de B16 Installatie Automaten. Dit zijn 2 polige oftewel 1 polig + nul automaten en zowel geschikt voor een 1 fase Schneider groepenkast als een 3 fase kast. Deze Schneider B16 installatie automaten hebben een (meet)stroom van 16 ampère met een B karakteristiek. Deze 6 Schneider Installatie automaten hebben een afschakel vermogen van 4,5 kA en zijn slechts 1 module breed.

Voor 3 fase Schneider Groepenkasten zijn er ook krachtgroepen, oftewel 4 polige installatie automaten. Deze installatie automaten zijn bij Schneider Slechts 3 Modules breed! En zijn 3 polig  met een mee geschakelde nul.

De Resi9 (voorheen Advanced) Schneider Groepenkast

De standaard Schneider Groepenkast voor de woningbouw is de serie "Resi9", dit was voorheen de serie "advanced". De behuizing is speciaal gemaakt voor de Nederlandse markt en heeft een IP-waarde van IP20, en is gemaakt van kunststof en heeft een strak afwerkende zwarte kleur. Deze kast kun je gemakkelijk vast maken met 4 schroeven door de aanwezige gaten in de achterkant van de behuizing.

De afmeting van de Advanced & Resi9 Schneider Electric Groepenkast is:

Hoogte - 380mm / 38 cm

Breedte - 220 mm / 22 cm

Diepte - 80 mm / 8 cm

Schneider Advanced Deksel

De deksel van de standaard Schneider Groepenkast geeft een nette en strakke afwerking van het geheel. Een kap of deksel op een groepenkast voorkomt vlambogen of aanrakingsgevaar van de installatie. Op de voorkant van de Schneider Groepenkast kun je met behulp van stickers netjes de componenten aanduiden.

Blindstrook

De vrije modules in de kast / gaten in de deksel worden gevuld met een grijze blindstrook. De Blindstrook wordt in de deksel gemonteerd en zijn makkelijk te verwijderen bij bijvoorbeeld het uitbreiden van de Schneider Groepenkast. Ook de blindstrook voorkomt vlambogen en aanrakingsgevaar.

DIN rail

De Schneider groepenkast heeft twee keer een standaard DIN rail voor de montage van de componenten. Deze DIN rail heeft de standaard DIN Afmetingen, er passen dus 12 module eenheden op 1 standaard DIN rail. Deze kast heeft totaal ruimte voor 24 module eenheden op de 2 standaard DIN Rails.

Kabel verdeelblok

De stroom vanuit de hoofdschakelaar wordt via kabel verdeelblokken verdeeld onder de afgaande aardlekbeveiligingen. In de standaard 3 fase of 1 fase Groepenkast van Schneider zitten de 4 kabel verdeelblokken aan de onderkant. Deze 4 kabel verdeelblokken zijn om standaard 6 mm bedrading op aan te sluiten.

De Aardrail

De aardrail aan de bovenkant van de kast heeft een nette afwerking, zodat deze makkelijk en netjes kan worden aangesloten voor de aarding van de elektrische installatie.

Buis invoerstuk

Het meegeleverde standaard buisinvoerstuk heeft 2 invoerstukken met 9 invoeren. Totaal is je standaard Schneider Groepenkast met dit standaard buisinvoerstuk voorbereid op totaal 18 buisinvoeren.
