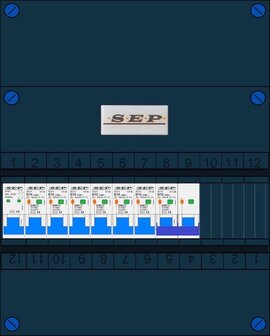

Groepenkast SEP 1 Fase 6 Groepen + Fornuisgroep 2P+2N (ALA)

1 Fase SEP groepenkast met 6 groepen + Fornuisgroep 2P+2N - Aardlekautomaten

• SEP N120070-F - 1 Fase Groepenkast met 7 aardlek automaten (6 groepen 1P+N en 1 fornuisgroep 2P+2N B16)
• Groepenkast SEP 1 Fase 6 Lichtgroepen + 1 Fornuisgroep B16 30mA
• Serie: N120070-F
• Afmeting (mm): 220 x 275 (inclusief buisinvoer)

• LET OP FORNUISGROEP: De nul moet in de kookplaat gescheiden zijn, anders zal de aardlekfunctie niet naar behoren werken. (Klik hier)
• Buisinvoerstuk 70mm
• Deze SEP N120070-F groepenkast is compleet bedraad conform NEN-EN-IEC61439
• EAN: 8718959012648

• 1 stuks Ledige SEP groepenkast (1x12 modules inclusief opzetstuk)
• 1 stuks SEP 2 Polige Hoofdschakelaar (40A)
• 6 stuks SEP 2 Polige B16 Aardlek automaten (30mA)
• 1 stuks SEP 2P+2N Fornuisgroep B16 Aardlek automaten (30mA)

  Deze groepenkast bestaat uit de volgende componenten:
  Ledige SEP groepenkast CHB12
• 1 Rijen / 12 modules breed. Totaal 12 modules
• Diepte: 105 mm
• Breedte: 220 mm
• Hoogte zonder buisinvoerstuk: 205 mm
• Hoogte met buisinvoerstuk: 275 mm

• Kleur: RAL 7035 - lichtgrijs
• Montage: opbouw
• Aantal leidinginvoeren: 16 invoeren
• Materiaal: kunststof

• IP beschermingswaarde: IP30
• Met transparante deksel

  6 stuks SEP Aardlek automaten RCE1-1NB16
• SEP Smalle B16 Aardlek automaat 30mA
• Nom stroom: 16 Ampere
• B karakteristiek

• Foutstroom: 30mA
• 2 Polen / 1P+N
• Met meegeschakelde nul
• Afschakelvermogen: 6kA

• Type A aardlekbeveiliging
• Aandraaimoment RCE1-1NB16: 1,2 Nm

• 1 stuks SEP 2P+2N Fornuisgroep Aardlek automaten RCE1-2N-B16
• SEP B16 Fornuisgroep Aardlek automaat 30mA (2P+2N)
• Nom stroom: 16 Ampere
• B karakteristiek

• Foutstroom: 30mA
• 4 Polen / 2P+2N
• Met meegeschakelde nullen
• Afschakelvermogen: 6kA

• Type A aardlekbeveiliging
• Aandraaimoment RCE1-2N-B16: 1,2 Nm
• De nul moet in de kookplaat gescheiden zijn, anders zal de aardlekfunctie niet naar behoren werken.
• Deze fornuisgroep aardlekautomaat mag verdeeld worden over 2 fasen van de 3 in een 3-fase installatie. Wat belangrijk is bij de kookgroep aardlekautomaat, is dat de nul in de kookplaat wel 2 gescheiden nul-circuits zijn. Wanneer de 2 nullen intern in de kookplaat aan elkaar verbonden zijn, zal de aardlekautomaat niet functioneren en ongewenst afschakelen.

  1 stuks SEP Hoofdschakelaar HS18-240
• SEP smalle HS18-240 40A Hoofdschakelaar 2 Polig
• Nominale stroom: 40A
• 2 polige hoofdschakelaar

• 1 Module eenheid breed
• Montage op DIN rail
• Frequentie 50 tot 60 Hz
• Aandraaimoment HS18-240: 1.2 Nm
